不锈钢定柱式旋臂起重机
千级超净间起重机是现代千级无尘室工业领域中比较受欢迎的一款起重设备，它是无尘室工业环境中的更佳省力工具。
产品分类： 悬臂吊起重机
更新时间： 2016-03-29 04:29:22
浏览量： 318
热线电话
13914965381

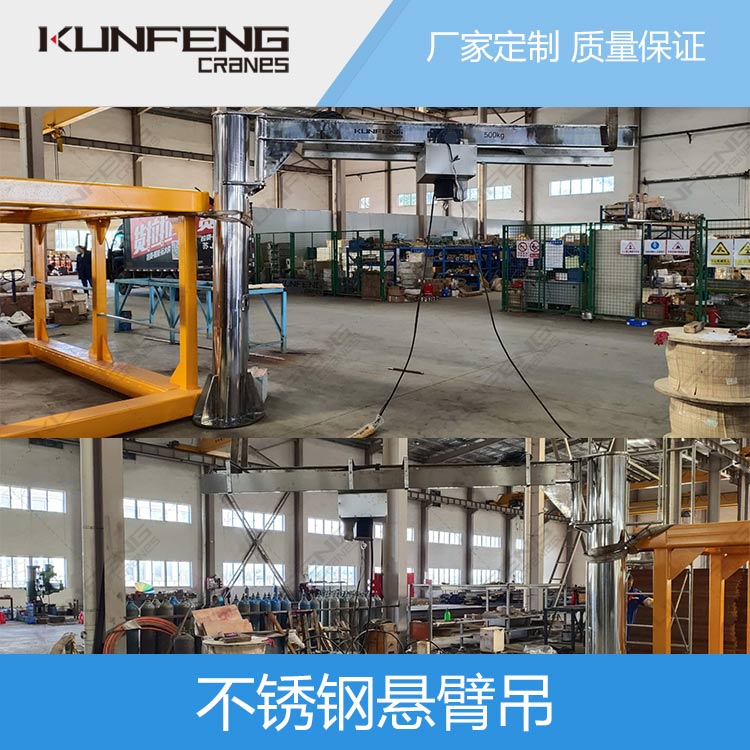

不锈钢定柱式旋臂起重机由立柱装置、回转装置、旋臂装置及环链电动葫芦等组成，主要包括 上立柱、下立柱、主梁、主梁拉杆、起升机构（环链电动葫芦）、回转机构、电气系统、爬梯及检修平台。立柱下端固定于混泥土基础上，旋臂回转，可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在旋臂轨道上，用于起吊重物。
不锈钢定柱式旋臂起重机配合了可靠性高的JPKK型环链电动葫芦尤其适用于短距离，使用频繁，密集性吊运作业，具有高效、节能、省事、占地面积小，易于操作与维修等特点。环链电动葫芦有起升和在横梁上往返运行的功能，旋臂梁可由回转装置上的的减速机带动滚轮进行回转运动，电器控制箱安装在环链葫芦上。
定柱式旋臂起重机操作通过手电门按钮实现。手电门有八个按钮，分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。
定柱式旋臂起重机操作注意事项：
1、 操作时不得同时按下快慢按钮和同一电机的反正转按钮。
2、 工作时，起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超负荷起吊。
为运输方便，本机采用拆卸包装。我公司负责安装，用户也可以根据我公司产品说明书的介绍方法自行安装。
产品参数
| 产品型号 | KF0.125 | KF0.25 | KF0.5 | KF1 | KF2 | KF3 | KF5 | |||||||||||||||||||||||||||||
| 额定起重量（T） | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | 5 | |||||||||||||||||||||||||||||
| 起吊高度h（m） | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||||||||||||||||||||||||||||
| 最大回转半径L（m） |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
| 最大工作半径R2（m） | L－200mm | |||||||||||||||||||||||||||||||||||
| 最小工作半径R1(m) | 1 | 1 | 1 | 1 |
|
1.8 | ||||||||||||||||||||||||||||||
| 提升速度（m/min） | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 | 5/1.25, 8/2 | 4/1 | 4 | 8 | |||||||||||||||||||||||||||||
| 水平运行速度（m/min） | 7，14，28 | |||||||||||||||||||||||||||||||||||
| 回转速度（r/min） | 0.8 | |||||||||||||||||||||||||||||||||||
| 回转角度（°） | 任意 | |||||||||||||||||||||||||||||||||||
| 整机高度H（m） |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
| 电机容量 | 回转电机（kw） | 0.37 | 0.37 |
|
|
|
|
1.1 | ||||||||||||||||||||||||||||
| 起升电机（kw） | 0.2/0.05 | 0.2/0.05，0.5/0.13 | 0.5/0.13，1.0/0.25 | 1.0/0.25,1.5/0.35 | 1.5/0.35 | 2.3 | 2.3 | |||||||||||||||||||||||||||||
| 运行电机（kw） | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | 0.5 | |||||||||||||||||||||||||||||
产品特性
定柱式旋臂起重机适用于短距离，使用频繁，密集性吊运作业，具有高效、节能、省事、占地面积小，易于操作与维修等特点。
