欧式单梁钢丝绳电动葫芦
千级超净间起重机是现代千级无尘室工业领域中比较受欢迎的一款起重设备，它是无尘室工业环境中的更佳省力工具。
产品分类： 钢丝绳电动葫芦
更新时间： 2016-03-30 05:18:47
浏览量： 460
热线电话
13914965381
产品介绍：

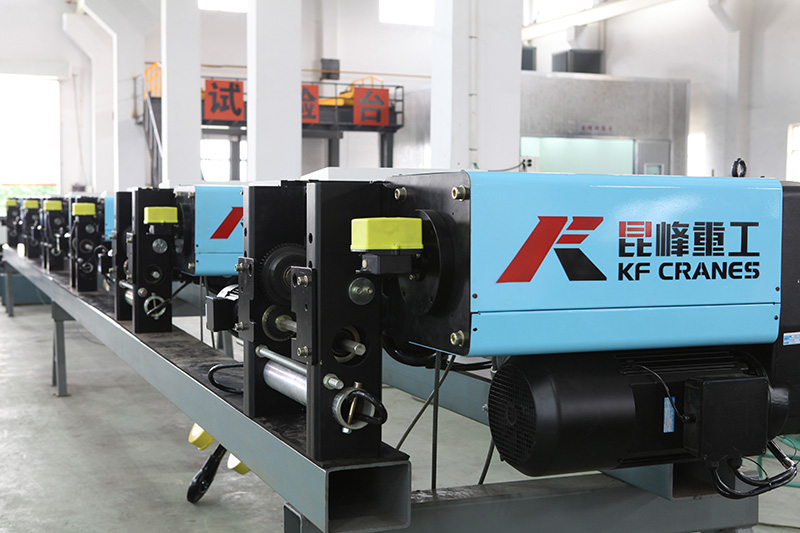

欧式单梁钢丝绳电动葫芦是一种小型起重设备，钢丝绳电动葫芦具有结构紧凑，重量轻，体积小，零部件通用性强，操作方便等优点，它既可以单独安装在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。电机一般使用的是锥型电机，停止后自动锁死抱闸。
欧式单梁钢丝绳电动葫芦属于特种起重设备，欧式单梁钢丝绳电动葫芦具有结构紧凑、重量轻、体积小、零部件通用性强、操作方便等优点。它既可以单独安装在工字钢上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。
欧式单梁钢丝绳电动葫芦的组成部分有：电机、传动机构、卷筒和钢丝绳。以电机和卷筒相互位置不同大致可分为四种类型。
(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置, 宽度方面尺寸大, 结构笨重, 机械效率低, 加工较困难。已没有厂家生产这种结构型式的产品了。
(2)电动机轴线平行于卷筒轴线的电动葫芦，其钢丝绳电动葫芦优点为高度与长度尺寸小。其缺点为宽度尺寸大, 分组性, 制造与装配复杂。轨道转弯半径大。
(3)电机装在卷筒里面的电动葫芦，其优点为长度尺寸小， 结构紧凑。其主要缺点为电机散热条件差， 分组性差，检查、安装、维护电机不便，供电装置复杂。
(4)电机装在卷筒外面的电动葫芦，其优点为为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为：长度尺寸大。
(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置, 宽度方面尺寸大, 结构笨重, 机械效率低, 加工较困难。已没有厂家生产这种结构型式的产品了。
(2)电动机轴线平行于卷筒轴线的电动葫芦，其钢丝绳电动葫芦优点为高度与长度尺寸小。其缺点为宽度尺寸大, 分组性, 制造与装配复杂。轨道转弯半径大。
(3)电机装在卷筒里面的电动葫芦，其优点为长度尺寸小， 结构紧凑。其主要缺点为电机散热条件差， 分组性差，检查、安装、维护电机不便，供电装置复杂。
(4)电机装在卷筒外面的电动葫芦，其优点为为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为：长度尺寸大。
产品参数
产品参数：
此参数仅供参考，想了解更多参数详情请联系我们。
| 型号 |
额定载荷 (t) |
起升高度 (m) |
工作制 |
起升速度 (m/min) |
电机功率 (Kw) |
行走速度 (m/min) |
电机功率 (Kw) |
净高 (mm) |
上极限位置 C(mm) |
葫芦总长 A(mm) |
葫芦总宽 B(mm) |
适用梁宽 S(mm) |
| KF02-4106ES | 2 | 6 | 3m/M6 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 932 | 1097~1587 | 200~500 |
| KF02-4109ES | 2 | 9 | 3m/M6 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1082 | 1097~1587 | 200~500 |
| KF02-4112ES | 2 | 12 | 3m/M6 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1282 | 1097~1587 | 200~500 |
| KF02-4115ES | 2 | 15 | 3m/M6 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1482 | 1097~1587 | 200~500 |
| KF02-4118ES | 2 | 18 | 3m/M6 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1682 | 1097~1587 | 200~500 |
| KF03-4106ES | 3.2 | 6 | 2m/M5 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 244 | 385 | 932 | 1097~1587 | 200~500 |
| KF03-4109ES | 3.2 | 9 | 2m/M5 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1082 | 1097~1587 | 200~500 |
| KF03-4112ES | 3.2 | 12 | 2m/M5 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1282 | 1097~1587 | 200~500 |
| KF03-4115ES | 3.2 | 15 | 2m/M5 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1482 | 1097~1587 | 200~500 |
| KF03-4118ES | 3.2 | 18 | 2m/M5 | 5/0.8 | 3.2/0.45 | 5-20 | 0.37 | 245 | 385 | 1682 | 1097~1587 | 200~500 |
| KF05-4106ES | 5 | 6 | 2m/M5 | 5/0.8 | 6.1/1 | 5-20 | 0.55 | 266 | 495 | 940 | 1095~1395 | 200~500 |
| KF05-4109ES | 5 | 9 | 2m/M5 | 5/0.8 | 6.1/1 | 5-20 | 0.55 | 266 | 495 | 1090 | 1095~1395 | 200~500 |
| KF05-4112ES | 5 | 12 | 2m/M5 | 5/0.8 | 6.1/1 | 5-20 | 0.55 | 266 | 495 | 1290 | 1095~1395 | 200~500 |
| KF05-4115ES | 5 | 15 | 2m/M5 | 5/0.8 | 6.1/1 | 5-20 | 0.55 | 266 | 495 | 1490 | 1095~1395 | 200~500 |
| KF05-4118ES | 5 | 18 | 2m/M5 | 5/0.8 | 6.1/1 | 5-20 | 0.55 | 266 | 495 | 1690 | 1095~1395 | 200~500 |
| KF10-4106ES | 10 | 6 | 2m/M5 | 5/0.8 | 9.5/1.5 | 5-20 | 0.75 | 296 | 792 | 940 | 1292~1582 | 200~500 |
| KF10-4109ES | 10 | 9 | 2m/M5 | 5/0.8 | 9.5/1.5 | 5-20 | 0.75 | 296 | 792 | 1090 | 1292~1583 | 200~500 |
| KF10-4112ES | 10 | 12 | 2m/M5 | 5/0.8 | 9.5/1.5 | 5-20 | 0.75 | 296 | 792 | 1290 | 1292~1584 | 200~500 |
| KF10-4115ES | 10 | 15 | 2m/M5 | 5/0.8 | 9.5/1.5 | 5-20 | 0.75 | 296 | 792 | 1490 | 1292~1585 | 200~500 |
| KF10-4118ES | 10 | 18 | 2m/M5 | 5/0.8 | 9.5/1.5 | 5-20 | 0.75 | 296 | 792 | 1690 | 1292~1586 | 200~500 |
| KF12-4106ES | 12.5 | 6 | 1AM/M4 | 5/0.8 | 12.5/2 | 5-20 | 0.75 | 296 | 792 | 940 | 1292~1587 | 200~500 |
| KF12-4109ES | 12.5 | 9 | 1AM/M4 | 5/0.8 | 12.5/2 | 5-20 | 0.75 | 296 | 792 | 1090 | 1292~1588 | 200~500 |
| KF12-4112ES | 12.5 | 12 | 1AM/M4 | 5/0.8 | 12.5/2 | 5-20 | 0.75 | 296 | 792 | 1290 | 1292~1589 | 200~500 |
| KF12-4115ES | 12.5 | 15 | 1AM/M4 | 5/0.8 | 12.5/2 | 5-20 | 0.75 | 296 | 792 | 1490 | 1292~1590 | 200~500 |
| KF12-4118ES | 12.5 | 18 | 1AM/M4 | 5/0.8 | 12.5/2 | 5-20 | 0.75 | 296 | 792 | 1690 | 1292~1591 | 200~500 |
此参数仅供参考，想了解更多参数详情请联系我们。
产品特性
产品特性：
欧式单梁钢丝绳电动葫芦采用紧凑形设计方案，重量轻、充分保证设计先进、体积小、运行安全、便捷高效、结构合理、操作简单、维修方便、寿命长，零部件采用模块化制造工艺，通用性强，免维护率高，易损件少，机械效率高。欧式单梁钢丝绳电动葫芦高度低，配置优良，传动效率高，噪音低，环保节能。
欧式单梁钢丝绳电动葫芦采用紧凑形设计方案，重量轻、充分保证设计先进、体积小、运行安全、便捷高效、结构合理、操作简单、维修方便、寿命长，零部件采用模块化制造工艺，通用性强，免维护率高，易损件少，机械效率高。欧式单梁钢丝绳电动葫芦高度低，配置优良，传动效率高，噪音低，环保节能。
