BQX型起重量限制器介绍
日期: 2021-05-28    来源:kfcrane
BQX型起重量限制器是智能化的起重机保护装置,主要用于单梁葫芦等设备的超载保护。是根据本厂以往的生产经验独立开发的一款高智能化超载保护装置。BQX型起重量限制器主要由传感器、钢丝绳压紧装置、控制仪表、显示仪表(可选)等部分组成。具有安装调试方便,质量稳定,智能化程度高,体积小外形美观等特点。其控制仪表可以与传感器一体安装也可以分开安装在电控箱等其它地方。

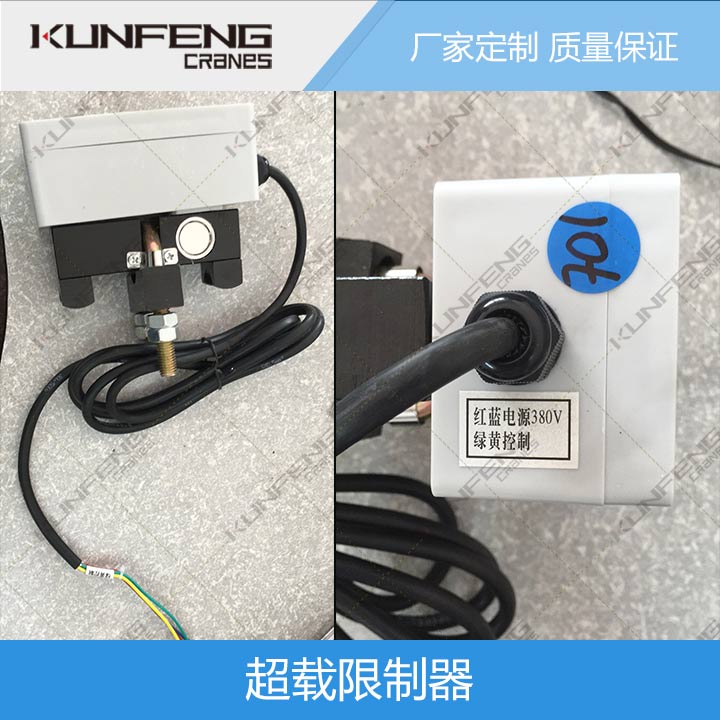

BQX型起重量限制器
■ 主要技术参数
1.  适用范围:主要用于0.5t~300t各种型号规格的电动葫芦以及其他起重设备。
2.  动作误差:±5%(F·S)
3.  显示精度:±5%(F·S)
4.  报警点设定:
(1)预警点,额定起重量的90%。
(2)延时报警点,额定起重量的105%。
(3)立即报警点,额定起重量的130%。
5、延时报警时间:1~2秒
6、传感器过载能力:额定起重量1.5倍
7、使用环境条件:-10℃ ~ +60℃、90RH
8、电源电压:~380V+10% -15%50Hz(其他电源电压需注明)
9、继电器触点容量:~250V、10A
10、传感器防护等级:IP65
11、电器控制箱防护等级:IP54
■ 工作原理
起重设备上起吊的载荷引起钢丝绳的张力变化,再由旁压式传感器转换成电信号,通过信号大小对应的载荷关系来判断是否牌超载状态,是BQX的基本工作原理。
主控制板部分主要进行信号大小的计算判断,并给出相对应的通讯信号给显示部分,由显示部分显示当前指示重量的大小。控制电路集合在主控板上,声光指示则独立外接以便于用户可以接大功率声光报警装置。
